產品介紹：
高壓接地線為臨時性接地裝置，是從事電氣工作必不可少的一種安全工具，與固定型接地線相比，其使用更方便、接地點更靈活、安全可靠性更高。在電氣設備和電力線路停電檢修、檢查時，能防止突然來電、感應電和剩余電荷的襲擊，確保設備上作業人員的生命安全。

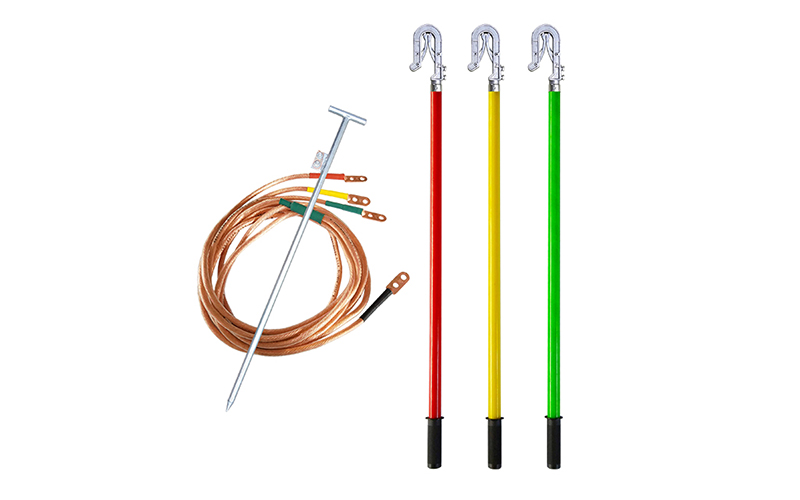

高壓接地線一般由高壓接地棒（導線端線夾和絕緣操作桿）、短路接地線、接地極等組成。
一、高壓接地棒：
高壓接地棒由導線端線夾、絕緣操作桿兩部分組成：導線端線夾采用高品質鋁合金壓鑄（根據實際情況也可選配銅質接電線夾），抗氧化性好，導電性高，經久耐用，其配套緊固件均經金屬鍍鎳處理，防銹性能好；絕緣桿部分采用外徑30mm，壁厚2mm的高強環氧樹脂玻璃鋼管制作，具有絕緣性佳、重量輕強度高等特點，而且手握部分配有一體成型的優質硅橡膠護套，握感更舒適，絕緣更可靠。晉州市金銳電力器具有限公司采用科學考究的生產材料大程度保證了作業人員的安全和操作的舒適和便捷。
一般情況下高壓接地棒為成套使用，室內配電室一般用4根/組（也有3根/組的），室外高壓的一般為3根/組。
高壓接地棒按照使用環境的不同，導線端線夾的型號也不盡相同。按照導線端線夾的樣式和使用功能，高壓接地棒主要分為：1、架空線路檢修用雙簧接地棒、單簧接地棒、猴頭螺旋式接地棒、鴨嘴撞擊式接地棒。2、變電檢修用螺旋式母排接地棒、手握式母排接地棒。
根據電壓等級不同作業時所選操作桿的長度也不同，根據國家標準規定如下：
380V、500V、6kV絕緣操作桿 長度1節0.5米
10kV絕緣操作桿 長度1節1米
27.5kV絕緣操作桿 長度4節8米，大開口接地棒，專用接地線夾
35kV絕緣操作桿 長度1節1.5米
66kV絕緣操作桿 長度1節1.5米
110kV絕緣操作桿 長度2節2米
220kV絕緣操作桿 長度2節2.5米
330kV絕緣操作桿 長度4節6米
500kV絕緣操作桿 長度4節8米
高壓接地棒國家工頻耐壓試驗合格標準：10kV，35kV，63kV，110kV，220kV接地棒分別要通過在45kV，95kV，175kV，220kV，440kV打耐壓，保持一分鐘不擊穿。而330kV，500kV接地棒要分別在380kV，580kV上打耐壓，保持五分鐘不擊穿。試驗周期不超過1年。
二、高壓短路接地線：
高壓短路接地線由透明護套軟銅線、接線端子和匯流夾三部分組成：高壓短路接地線采用線徑為0.2mm的優質多股無氧紫銅軟絞線并外覆柔軟、耐高溫高壓的透明絕緣護套層制成，高品質的透明護套可以有效防止在作業過程中對接地銅線的磨損，確保作業人員在操作中的人身安全。高壓接地線接線端子和匯流夾與接地銅線采用液壓壓接工藝連接,可有效地防止使用時連接處銅線斷股，連接點處外覆高品質絕緣熱縮護套管,熱縮管按相線顏色分類，可靠保證了連接點處的絕緣性能，避免作業人員的誤操作。嚴謹的制作工藝可靠保證了接地線的可靠性和使用壽命，使作業人員無后顧之憂。
高壓短路接地線按照線徑的不同主要分為16平方、25平方、35平方、50平方、70平方、95平凡、120平方。
25平方接地線為810根線徑0.2mm的銅絲絞織而成，35平方接地線為1136根線徑0.2mm的銅絲絞織而成。
根據電壓等級不同作業時所選透明護套軟銅線的線徑也不同，根據國家標準規定如下：
380V、500V、6kV接地軟銅線線徑16平方或25平方；10kV接地軟銅線線徑25平方；27.5kV、35kV、66kV、110kV接地軟銅線線徑35平方；220kV、330kV、500kV接地軟銅線線徑50平方。
380V室內4*0.5+3米；380V室外4*1+5；10kV室內3*1+3.5；10kV室外3*1+12.5；27.5KV鐵路獨根8米，3根/套；35kV室內3*1+5；35kV室外3*1.5+12.5；66kV室外4*1+12；110kV室內3*2+6；110kV室外3*4+19；220kV室內3*4+8；220kV室外3*6+25；330室內3*5+10；330室外3*6+30；500室內3*5+10；500室外3*6+30；
高壓短路接地線國家標準對地電阻：接線端子之間測量直流電阻，對于25mm2，35mm2，50mm2，70mm2，95mm2，120mm2的各種截面，平均每米的電阻值應分別小于0.79mΩ，0.56mΩ，0.40mΩ，0.28mΩ，0.21mΩ，0.16mΩ。試驗周期不超過1年。
三、接地極：
接地極主要分為接地線夾和地釘兩種：接地線夾采用高品質鋁合金壓鑄（根據實際情況也可選配銅質接地線夾），重310克，抗氧化性好，導電性高，經久耐用，其配套緊固件均經金屬鍍鎳處理，防銹性能好；地釘采用直徑為16mm的高強度鋼條制做，外層熱鍍鋅，不易生銹，導電性好（根據實際情況也可選配銅制地釘）。地釘尺寸一般分為0.8米和1米兩種規格。
使用說明：
1、將接地軟銅線分相端上銅端子固定在接地棒上的接電線夾(接電夾有固定式和活動式)相應位置上，將接地線合相端上的銅端子固定在接地線夾或地釘上，構成一套完整的接地線。核實接地棒的電壓等級與操作設備的電壓等級是否一致。
2、在安裝高壓接地線時，先使用高壓驗電器驗明作業路線上確定無電后，在監護人監護下，由技能純熟的值班工或電工進行操縱。
3、安裝高壓接地線時，必需先接好接地端，后接導體端，而且必需打仗精良，不許環繞糾纏。撤除接地線時，與此相同。安置或撤除接地線時，均應使用絕緣棒和戴絕緣手套。
4、裝設高壓接地線必需有兩人進行。若為單人值班，只容許使用接地刀閘接地，或使用絕緣棒合接地刀閘。
5、同桿架設的多層電力路線安置高壓接地線時，應先掛低壓，后掛高壓；先掛“地”，后掛“火”；先掛基層，后掛下層。撤除接地線時，與此步伐相同。安置或撤除接地線時，應使用絕緣拉桿，人體不許碰觸接地線。
6、高壓接地線截面應合適短路電流的請求，不得小于25平方毫米的多股裸銅軟導線，并采納公用的線夾牢固在導體上，制止用環繞糾纏方法進行接地或短路。接地線與檢驗部門之間不該連有熔斷器或開關。
注意事項：
臨時性高壓接地線是從事電氣工作必不可少的一種安全工具，它便于攜帶，可在現場靈活使用，所以也叫便攜式高壓接地線。掛高壓接地線是保護檢修人員的一道安全屏障，可防止突然來電對人體的傷害。但實際工作中，由于高壓接地線使用頻繁且操作看似簡單，容易使人產生麻痹思想，其重要性也往往被人忽視，經常出現不正確的使用情況，以致降低甚至有時失去了高壓接地線的安全保護作用，必須引起足夠重視。
掛高壓接地線是一項重要的電氣安全技術措施，其操作過程應該嚴肅、認真、符合技術規范要求，千萬不可馬虎大意。掛高壓接地線是在停電后所采用的安全預防措施，若不使用或者不正確使用高壓接地線，往往會加大事故侵害發生的幾率。因此，要正確使用高壓接地線，規范掛、拆高壓接地線的行為，自覺培養嚴謹的安全工作作風，提高自身的安全素質，才能拒危險隱患于千里之外，才能避免由于高壓接地線原因引起的電氣事故。
實際工作中，高壓接地線的使用應注意以下事項：
1、工作之前必須檢查。軟銅線是否斷頭，螺絲連接處有無松動，線鉤的彈力是否正常，不符合要求應及時調換或修好后再使用。
2、掛前必須先驗電，未驗電掛高壓接地線是基層中較普遍的習慣性違章行為，而驗電的目的是確認現場是否已停電，能消除停錯電、未停電的人為失誤，防止帶電掛高壓接地線。
3、在工作段兩端，或有可能來電的支線(含感應電、可能倒送電的自備電)上掛高壓接地線。實際工作中，常忽略用戶倒送電、感應電的可能，深受其害的例子不少。
4、在打接地樁時，要選擇粘結性強的、有機質多、潮濕的實地表層，避開過于松散、堅硬風化、回填土及干燥的地表層，目的是降低接地回路的土壤電阻和接觸電阻，能快速疏通事故大電流，保證接地質量。
5、不得將高壓接地線掛在線路的拉線或金屬管上。其接地電阻不穩定，往往太大，不符合技術要求，還有可能使金屬管帶電，給他人造成危害。
6、高壓接地線在使用過程中不得扭花，不用時應將軟銅線盤好，高壓接地線在拆除后，不得從空中丟下或隨地亂摔，要用繩索傳遞，注意高壓接地線的清潔工作，預防泥沙、雜物進入接地裝置的孔隙之中，從而影響正常使用的零件。
7、新工作人員必須經過對高壓接地線使用的培訓、學習，考核合格后方能單獨從事高壓接地線操作或使用工作。
8、按不同電壓等級選用對應規格的高壓接地線。這也是容易發生習慣性違章之處，地線的線徑要與電氣設備的電壓等級相匹配，才能通過事故大電流。
9、不準把接地線夾接在表面油漆過的金屬構架或金屬板上。這是在電氣一次設備場所掛高壓接地線時常見的違章現象。雖然金屬與接地系統相連，但油漆表面是絕緣體，油漆厚度的耐壓達 10kV/mm，可使接地回路不通，失去保護作用。
選購必知：
成套高壓接地線的正確選配關系到作業人員的人身安全，成套高壓接地線的選配主要根據電壓等級和使用環境下的高壓接地線來確定，不同的電壓等級和使用環境下的高壓接地線的具體配置是截然不同的， 因此,用戶在選購高壓接地線時一定要確定好準確的使用電壓和具體的使用環境,具體選購參數一般如下幾種:①使用電壓；②接地棒的長度；③導線端線夾的樣式；④接地軟銅線的線徑和長度及連接方式；⑤接地端的接地方式（線夾或地釘）。
